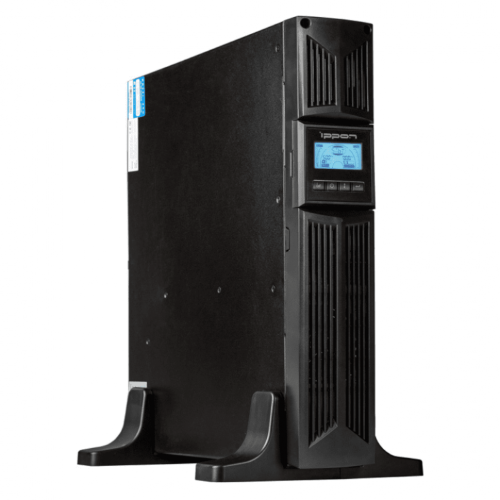

ИБП с двойным преобразованием IPPON Innova RT 2000 черный

Описание

On-line ИБП Ippon Innova RT 2000 — однофазный UPS с двойным преобразованием напряжения входа (инвертор трансформирует переменный ток в постоянный, постоянный — в переменный), что изолирует подключенные устройства от сети, обеспечивает чистую синусоиду напряжения на выходе. Приоритетное использование — защита серверов и прочего ценного оборудования. Предназначен для параллельного подключения до восьми устройств через разъемы IEC 320 C13 с питанием от сети и батарей. Полная мощность ИБП — 2000 ВА, активная мощность (предельно допустимая нагрузка) — 1800 Вт.

Рабочие режимы: питание от сети, от АКБ, Bypass (напрямую от сети через фильтры ИБП, без поддержки АКБ), ECO (Ecobomy — напрямую от сети через фильтры ИБП, с поддержкой АКБ), конвертера (фиксированная частота на выходе — 50 или 60 Гц), ожидание (нагрузка отключена).

Функции защиты ИБП и подключенных устройств

Постоянная фильтрация входного напряжения защищает подключенное к ИБП оборудование от перегрузок при питании от сети, АКБ и в режиме автоматического байпаса, от высоковольтных выбросов (764 Дж).

UPS подает на устройства питание от сети, если входное напряжение не покидает пределы 120–276 В при нагрузке 50 % и 176–276 В при нагрузке 100 %. При выходе за пределы указанных диапазонов или отсутствии тока в сети переводит устройства на резервное питание.

Дополнительные функции включают «Холодный старт» — включение UPS только на заряде АКБ, удаленное аварийное отключение EPO. Мощность устройства можно увеличить, подключив дополнительные батарейные модули (в комплект не входят).

Автономность

Для резервного питания ИБП укомплектован четырьмя свинцово-кислотными батареями емкостью 9 А·ч. Переключение между режимами происходит с нулевой задержкой. Длительность автономной работы:

30 % нагрузка — 21 мин.
50 % нагрузка — 11.2 мин.
70 % нагрузка — 6.2 мин.
100 % нагрузка — 3.2 мин.

После полной разрядки батареи заряжаются до 90 % за 3 ч. При необходимости АКБ легко заменить.

Интерфейсы и управление

Интерфейсы связи — USB type B и RS-232. Для контроля и управления предусмотрен секторный LCD-дисплей с 2-цветной подсветкой, звуковыми сигналами и механическими кнопками управления для простого переключения режимов и отображения о них текущей информации, заряде АКБ, напряжении, нагрузках, коде неисправности. Для сбора данных предусмотрен универсальный слот для карт AS400 и SNMP. В комплект включен CD-диск с русифицированным ПО WinPower.

В комплект Innova RT 2000 дополнительно включены кабели питания 2xIEC, USB, телефонный, Com (RS-232). Доступен монтаж в вертикальном и горизонтальном положениях, встраивание в стойку 19" (форм-фактор 2U Rackmount; монтажный комплект в поставку не входит). ИБП оснащен звуковой и световой сигнализацией. Охлаждение — принудительное (конвекция), шум < 50 дБ, IP20, габариты 438x86.5x435 мм, вес нетто — 19.6 кг.

Базовые данные
Номер ID	621779
Топология	Online
Выход
Полная мощность	2000 ВА
Активная мощность	1800 Вт
Номинальное напряжение	220 В
Стабильность напряжения	+/- 1 %
Номинальная частота	50 или 60 Гц
Стабильность частоты	+/- 0.2 Гц
Форма напряжения	синусоидальный сигнал
Время переключения	0 мс.
Крест-фактор	>= 3:1
Искажение напряжения	<= 2%
Разъемы с питанием от батареи	IEC C13 - 8 шт.
Автоматический байпас	есть
Механический байпас	---
Резервирование мощности	---
Вход
Номинальное напряжение	220 В
Диапазон напряжения при 50 % нагрузке	120–276 В
Диапазон напряжения при 100 % нагрузке	176–276 В
Диапазон частоты	45–65 Гц
Разъем питания	IEC C14
Батареи
Тип	необслуживаемые герметичные свинцово-кислотные
Установленные	12 В/9 А·ч x 4 шт.
Время автономной работы при 30% нагрузке	21 мин.
Время автономной работы при 50% нагрузке	11.2 мин.
Время автономной работы при 70% нагрузке	6.2 мин.
Время автономной работы при 100% нагрузке	3.2 мин.
Время заряда из состояния полного разряда	3 часа до 90% заряда
Возможность увеличения времени автономной работы	есть
Защита и фильтрация
От короткого замыкания	---
От перегрузки в линейном режиме	при нагрузке 100–102 % — долговременная работа при нагрузке 102–130 % — переключится в режим работы автоматического байпаса по истечении 12 с. при нагрузке 130–150 % — переключится по истечении 1.5 с. при нагрузке > 150 % — переключится по истечении 100 мс.
От перегрузки в режиме работы от батареи	при нагрузке 100–102 % — долговременная работа при нагрузке 102–130 % — выключится по истечении 12 с. при нагрузке 130–150 % — выключится по истечении 1.5 с. при нагрузке > 150 % — выключится по истечении 100 мс.
От перегрузки в режиме работы автоматического байпаса	при нагрузке < 130 % — долговременная работа при нагрузке 130–180 % — выключится по истечении 60 с. при нагрузке > 180 % — выключится незамедлительно
От высоковольтных выбросов	764 Дж
КПД
В линейном режиме	> 89 %
В режиме ECO	> 95 %
Средства связи, управления и администрирования
Связь с ПК	RS-232 и USB type B
Поддерживаемые ОС	Windows server 2003, 2008, 2012, SBS2011, XP, Vista/7/8/10, Linux, Linux AMD64, Sun Solaris 7/8/9/10, IBM Aix 4.3x/5.1x/5.2x/5.3x, HP-UX 11.x, FreeBSD, Unix Systems, MAC версии до 10.6, MAC 10.7
Интерфейс пользователя	многофункциональный графический ЖКИ с двухцветной подсветкой, кнопками управления и звуковым излучателем
Универсальный слот для опциональных карт	есть
Аварийное отключение питания (EPO)	есть
Сухие контакты (Dry Contact)	есть
Физические характеристики и свойства
Размеры ШxВxГ, мм	438x86.5x435 мм
Масса нетто	19.6 кг
Масса брутто	22.85 кг
Охлаждение	принудительное
Уровень создаваемого шума	<50 дБ
Тепловыделение при питании от сети	748 BTU/ч
Тепловыделение при питании от батареи	1156 BTU/ч
Степень защиты оболочки	IP20
Условия эксплуатации
Диапазон температуры	0…+40 °C
Диапазон относительной влажности	0–95 % (без конденсации)
Диапазон высоты над уровнем моря	0–3000 м
Условия хранения
Диапазон температуры	-15…+50 °C
Диапазон относительной влажности	0–95 % (без конденсации)
Диапазон высоты над уровнем моря	0–15000 м
Соответствие стандартам
Требования безопасности низковольтного оборудования ЕврАзЭС	ТР ТС 004/2011
Электромагнитная совместимость ЕврАзЭС	ТР ТС 020/2011
