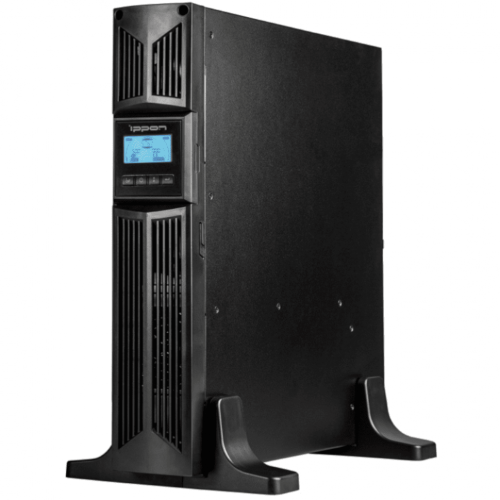

ИБП с двойным преобразованием IPPON Innova RT 3000 черный

Описание

Однофазный UPS On-line Ippon Innova RT 3000 с двойной трансформацией входного напряжения (инвертор преобразовывает переменный ток в постоянный и обратно) отделяет подключенные устройства от электросети, обеспечивает напряжение в форме чистой синусоиды, защищает серверы и прочее дорогостоящее оборудование. Рассчитан на подключение до девяти устройств через разъемы 8xIEC 320 C13 и 1xIEC 320 C19 с питанием от сети и АКБ. Полная мощность ИБП — 3000 ВА, предельно допустимая нагрузка (активная мощность) — до 2700 Вт.

Режимы работы UPS: линейный, питание от АКБ, Bypass (от сети напрямую, через фильтры ИБП, без батарейной поддержки), ECO (от сети напрямую, через фильтры ИБП, с батарейной поддержкой), конвертера (фиксированная частота на выходе — 50/60 Гц), ожидание (без нагрузки).

Функции защиты ИБП и подключенных устройств

Постоянно функционирующие фильтры входного напряжения защищают подключенное оборудование от перегрузок при питании в линейном режиме, автоматического байпаса, питании от АКБ, от высоковольтных сетевых выбросов (764 Дж).

UPS питает устройства от электросети, если напряжение входа не выходит за границы 120–276 В при нагрузке 50 % и 176–276 В при нагрузке 100 %. При выходе за указанные границы или прекращении подачи тока от сети устройства переходят на резервное питание.

Дополнительные функции: «Холодный старт» — подключение ИБП исключительно на заряде батарей, аварийное отключение — EPO. Мощность устройства можно нарастить, подключив дополнительные батарейные модули (в комплект не включены).

Автономность

Для резервного питания ИБП оснащен шестью свинцово-кислотными батареями емкостью 9 А·ч. Переключение между режимами проходит без задержки. Длительность автономной работы:

30 % нагрузка — 22.8 мин.
50 % нагрузка — 12.1 мин.
70 % нагрузка — 6.9 мин.
100 % нагрузка — 3.5 мин.

После полной разрядки АКБ заряжаются до 90 % за 3 ч. Батареи при необходимости можно легко заменить.

Интерфейсы и управление

Интерфейсы связи — RS-232 и USB type B. Для контроля и управления предусмотрен сегментный поворотный LCD-дисплей с звуковыми сигналами, 2-цветной подсветкой и механическими кнопками для простого переключения режимов и демонстрации текущей информации о режиме, заряде батареи, напряжении входа и выхода, подключенных нагрузках, неисправностях. Для сбора данных предназначен универсальный слот для карт AS400 и SNMP. В комплект ИБП включен CD-диск с русифицированным ПО WinPower.

В комплектацию Innova RT 3000 дополнительно входят кабели питания 2xIEC, телефонный, USB, Com (RS-232). Монтаж возможен в горизонтальном и вертикальном положениях, доступно встраивание в стойку 19" (форм-фактор 2U Rackmount), комплект для монтажа в поставку не включен. UPS оборудован звуковой и световой сигнализацией. Охлаждение — воздушно-принудительное, шум < 50 дБ, IP20, габариты 438x86.5x604 мм, вес нетто — 28.8 кг.

Базовые данные
Номер ID	621781
Топология	Online
Выход
Полная мощность	3000 ВА
Активная мощность	2700 Вт
Номинальное напряжение	220 В
Стабильность напряжения	+/- 1 %
Номинальная частота	50 или 60 Гц
Стабильность частоты	+/- 0.2 Гц
Форма напряжения	синусоидальный сигнал
Время переключения	0 мс.
Крест-фактор	>= 3:1
Искажение напряжения	<= 2%
Разъемы с питанием от батареи	IEC C13 — 8 шт. IEC C19 — 1 шт.
Автоматический байпас	есть
Механический байпас	---
Резервирование мощности	---
Вход
Номинальное напряжение	220 В
Диапазон напряжения при 50 % нагрузке	120–276 В
Диапазон напряжения при 100 % нагрузке	176–276 В
Диапазон частоты	45–65 Гц
Разъем питания	IEC C20
Батареи
Тип	необслуживаемые герметичные свинцово-кислотные
Установленные	12 В/9 А·ч x 6 шт.
Время автономной работы при 30% нагрузке	22.8 мин.
Время автономной работы при 50% нагрузке	12.1 мин.
Время автономной работы при 70% нагрузке	6.9 мин.
Время автономной работы при 100% нагрузке	3.5 мин.
Время заряда из состояния полного разряда	3 часа до 90% заряда
Возможность увеличения времени автономной работы	есть
Защита и фильтрация
От короткого замыкания	---
От перегрузки в линейном режиме	при нагрузке 100–102 % — долговременная работа при нагрузке 102–130 % — переключится в режим работы автоматического байпаса по истечении 12 с. при нагрузке 130–150 % — переключится по истечении 1.5 с. при нагрузке > 150 % — переключится по истечении 100 мс.
От перегрузки в режиме работы от батареи	при нагрузке 100–102 % — долговременная работа при нагрузке 102–130 % — выключится по истечении 12 с. при нагрузке 130–150 % — выключится по истечении 1.5 с. при нагрузке > 150 % — выключится по истечении 100 мс.
От перегрузки в режиме работы автоматического байпаса	при нагрузке < 130 % — долговременная работа при нагрузке 130–180 % — выключится по истечении 60 с. при нагрузке > 180 % — выключится незамедлительно
От высоковольтных выбросов	764 Дж
КПД
В линейном режиме	> 92 %
В режиме ECO	> 95 %
Средства связи, управления и администрирования
Связь с ПК	RS-232 и USB type B
Поддерживаемые ОС	Windows server 2003, 2008, 2012, SBS2011, XP, Vista/7/8/10, Linux, Linux AMD64, Sun Solaris 7/8/9/10, IBM Aix 4.3x/5.1x/5.2x/5.3x, HP-UX 11.x, FreeBSD, Unix Systems, MAC версии до 10.6, MAC 10.7
Интерфейс пользователя	многофункциональный графический ЖКИ с двухцветной подсветкой, кнопками управления и звуковым излучателем
Универсальный слот для опциональных карт	есть
Аварийное отключение питания (EPO)	есть
Сухие контакты (Dry Contact)	есть
Физические характеристики и свойства
Размеры ШxВxГ, мм	438x86.5x604 мм
Масса нетто	28.8 кг
Масса брутто	33 кг
Охлаждение	принудительное
Уровень создаваемого шума	<50 дБ
Тепловыделение при питании от сети	1020 BTU/ч
Тепловыделение при питании от батареи	1428 BTU/ч
Степень защиты оболочки	IP20
Условия эксплуатации
Диапазон температуры	0…+40 °C
Диапазон относительной влажности	0–95 % (без конденсации)
Диапазон высоты над уровнем моря	0–3000 м
Условия хранения
Диапазон температуры	-15…+50 °C
Диапазон относительной влажности	0–95 % (без конденсации)
Диапазон высоты над уровнем моря	0–15000 м
Соответствие стандартам
Требования безопасности низковольтного оборудования ЕврАзЭС	ТР ТС 004/2011
Электромагнитная совместимость ЕврАзЭС	ТР ТС 020/2011
